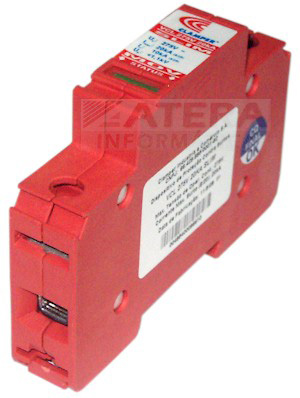

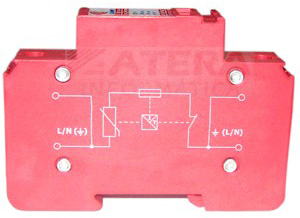

- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim com corrente máxima de surto de 15 kA e tensão máxima de 275 V.
- Utilizado na proteção de equipamentos conectados a rede elétrica contra surtos provocados por descarga atmosférica e chaveamentos no sistema elétrico.
- Atende as normas NBR 5410-2004, IEC 61643-1 e UL 1449.
- Conexão direta ao barramentos dos quadros de distribuição de energia da Linha Preta e Linha Branca.
- Tecnologia de proteção baseada na utilização de varistor de óxido de zinco (MOV).
- Deve ser aplicado nas instalações elétricas contemplando os diversos esquemas de aterramento previstos nas normas de instalação prediais tais como TN-C, TN-S, TN-C-S e TT, sendo necessária uma peça para cada fase e outra para neutro, quando aplicável.
- Possui sistema de desconexão térmica e por sobrecorrente com capacidade de interrupção de correntes de curto-circuito de até 5 kA em 250 Vrms.
- O VCL modelo 275 V pode ser aplicado tanto em 127 V (fase/neutro), quanto em 220 V (fase/neutro).

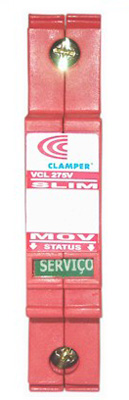

- Dispõe de sistema indicativo de local de estado de operação na cor verde com a palavra Serviço, indicando que o produto esta operando normalmente, e na cor vermelha com a palavra Defeito indicando que o produto chegou ao final da vida útil.
- A instalação e a montagem do VCL Slim devem ser feitas por pessoas que possuam conhecimentos básicos de eletricidade.
Recomendações para 275V 15KA:
- Modelo recomendado para edificações localizadas em áreas urbanas densamente povoadas (índice de exposição a sobre tensões baixo).
- Recomendado ainda para edificações com linha aérea e com riscos provenientes da exposição apenas a descargas indiretas.
- Destinado à proteção primaria ou única, contra sobre tensões de origem atmosférica transmitidas pela linha de alimentação ou ainda sobre tensões de manobra. Também é recomendado como proteção complementar ao longo da instalação.
Características técnicas:
- Código do produto no fabricante: VCL 275V 15KA SLIM (005916)
- Cor: vermelho
- Acondicionamento: caixa termoplástica, não propagante a chama
- Aplicação: entre (F / N), (F / PE) e (F / PEN)
- Tecnologia de proteção: Varistor de Óxido de Zinco - MOV
- Tempo de resposta: < 25 ns
- Fusível “backup” recomendável
- Conexão à rede elétrica: Bornes a parafuso para cabos de 4 a 16 mm²
- Conexão da sinalização remota: conector a parafuso para cabos de até 2,5 mm²
- Grau de proteção: IP 20
- Fixação: trilho 35 mm padrão DIN /garras padrão NEMA
- Dimensões: 1,7/8,9/6,6 cm (Prof/Larg/Alt)
Energia e ambiente:
- Tensão máxima de operação: 275 V
- Corrente máxima de surto (8/20): 15 kA
- Corrente de descarga nominal (8/20): 5 kA
- Temperatura nominal de operação: - 40 º C a + 80 º C
- Temperatura máxima de operação: - 40 º C a + 125 º C
Instalação:
- O VCL não tem polaridade. Deve ser posicionado depois do disjuntor geral do quadro de energia, porem antes do dispositivo diferencial residual (DR), no caso da existência deste.
- É instalado em paralelo com circuitos a serem protegidos portanto, não interrompe o fornecimento de energia no caso de final de vida útil (indicação com a palavra Defeito). Faça, periodicamente, uma inspeção visual do sistema indicativo do estado de operação para verificação da necessidade de substituição do produto.
- Deve ser aplicado nas instalações elétricas contemplando os diversos esquemas de aterramento previstos nas normas de instalação prediais tais como TN-C, TN-S, TN-C-S e TT, sendo necessária uma peça para cada fase e outra para neutro, quando aplicável.
Normas e proteção:
- Edificações com pára-raios (SPDA): proteção complementar
- Edificações sem pára-raios (SPDA): proteção primária e complementar
Acompanha:
- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim VCL275V 15KA
- Kit de montagem
- Manual de instalação em português, espanhol e inglês
