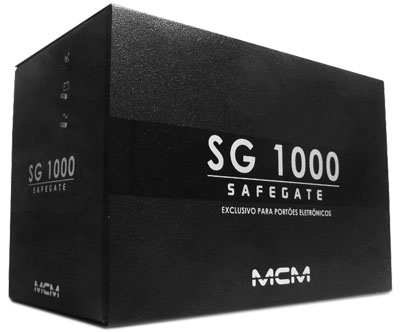

- Nobreak MCM modelo SG1000 SafeGate com potência de 1000 VA (700 W), desenvolvido especialmente para automatizadores de portões dos tipos deslizantes, pivolantes e basculantes.
- Não possui bateria interna.
- Especificado para 1 motor monofásico de até 1/2 HP ou pivotante com 2 motores de 1/4 HP.
- Forma de onda senoidal por aproximação (retangular PWM) em modo bateria.
- Nobreak microprocessado, que garante alto desempenho e maior confiabilidade.
- Possui proteções contra descarga total das baterias contra curto-circuito, contra surtos e contra sub e sobretensão na rede elétrica. Quando este ocorrer o nobreak passa a operar em modo bateria (inversor).
- Função DC Start que permite que o nobreak seja ligado na ausência da rede elétrica.
- Ampla faixa de operação da rede elétrica, garantindo estabilidade na tensão de saída.
- Função Battery Save, onde o nobreak evita a descarga total das baterias, preservando a vida útil das mesmas.
- Tomada de saída tripolar no novo padrão brasileiro NBR 14.136.
- Funciona com 1 bateria automotiva ou estacionária de 12 V / entre 30 A e 90 Ah (não inclusa).
- Possui botão Liga/Desliga no painel traseiro.

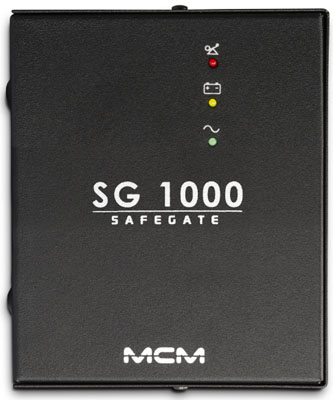

- Dispõe de LEDs indicativos de funcionamento no painel frontal.
- Não recomendado para portões com acionamento rápido.
Observação:
- O SG 1000 POWER não deverá ser utilizado em Centrais Eletrônicas Microcontroladas, em função deste modelo de centrais exigir potência maior que 2CV na condição de desaceleração e partida do motor, sendo que o SG 1000 POWER está recomendado para picos de potência somente até 1CV.
Aplicações:

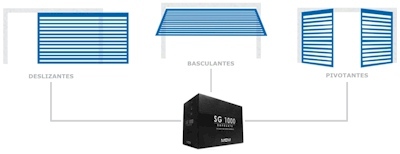

- Portões: Deslizante, Pivotante e Basculante de: até 1/2 HP
- Luz de emergência: até 200 W
Características técnicas:
- Código do produto no fabricante: SG 1000 (UPS0190)
- Cor: preto
- Gabinete: metálico
- Tensão nominal de entrada: 115 – 220 V (manual)
- Frequência de operação: 60 Hz ± 1 %
- Comprimento do cabo de força: 1,2 m
- Comprimento do cabo para bateria: 60 cm
- Dimensões do nobreak: 22,4 / 15 / 13,2 cm (Prof / Larg / Alt)
- Dimensões da embalagem: 18 / 29 / 15,5 cm (Prof / Larg / Alt)
- Peso: 4,9 kg
Saída:
- Potência nominal: 1000 VA / 700 W
- Tensão de saída: 115 / 220 VAC (chaveamento manual)
- Tempo de comutação: < 8 ms
- Rendimento operando em bateria: 85 %
- Frequência operando em bateria: 60 Hz ± 5%
Proteção:
- Sobretensão de entrada: +25 % da tensão nominal
- Subtensão de entrada: -20 % da tensão nominal
- Fusível de rede (F1): 8 A
- Fusível de bateria (Interno): 1 x 60 A
Bateria:
- Bateria externa (não inclusa): Automotiva ou estacionaria
- Quantidade: 1 bateria automotiva ou estacionária de 12 V / entre 30 A e 90 Ah
- Recarga: automática
Autonomia:
- Utilizando Motor 1/4 HP: 100 ciclos
- Utilizando Motor 1/2 HP: 75 ciclos

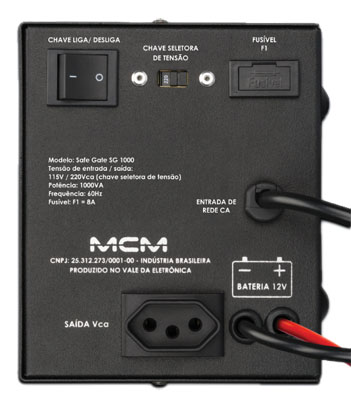

Painel traseiro:
- Botão Liga/Desliga
- Porta Fusível
- Chave seletora de tensão
- Tomada de saída: 1 tomada tripolar no novo padrão NBR14.136
- Cabo fixo da entrada das baterias automotivas com conector.
Requisitos mínimos de operação:
- Bateria automotiva de 12 V / entre 30 A e 90 Ah
- Motor de portão monofásico de até 1/2 HP ou pivotante até 1/4 HP.
Acompanha:
- Nobreak para portão eletrônico, MCM SG1000 SafeGate
- Folheto de instruções em português
- Folheto com a relação das empresas de Assistência técnica autorizadas
Garantia: 2 anos com a MCM (35) 3471-2300. Assistência técnica pelo site: http://www.mcm.ind.br/assitencia-tecnica-nobreaks-fontes-de-alimentacao.html
